Cuestión 4. Sobre el protocolo ARP

4.a     Visualiza la dirección MAC e IP de la máquina de ensayos, ejecutando el siguiente comando en una ventana de MSDOS:

           ipconfig/all


Anota los valores de IP yMAC que obtienes. Con ellos sabrás el direccionamiento IP y MAC de tu PC en la red local.


            Ip: 172.20.43.215
            Mac: 00:0A:5E:76:8F:7B


A continuación, activa la captura de tramas en el programa monitor de red.
En la máquina del alumno se lanzarán peticiones "echo" a través del programa PING a la dirección IP 172.20.43.230, borrando previamente de la tabla ARP local la entrada asociada a esa dirección IP:


arp -a                                         (Visualiza la tabla ARP)
arp -d<dirección Ip>                 (Borra una dirección IP en la tabla ARP)
ping 172.20.43.230       ( Muestra la conectividad de la máquina 172.20.43.230)

En el monitor de red debes detener la captura y visualizarla. Introduce un filtro para visualizar solo las tramas ARP asociadas a la máquina del alumno.

• ¿Cuántas tramas Ethenet intervienen en el protocolo ARP?

           Intervienen dos tramas: petición y respuesta.

           Para visualizar estas tramas introducimos el filtro:
           "arp&&eth.addr==00:0A:5E:76:8F:7B"

• ¿Cuál es el estado de la memoria caché de ARP una vez se ha ejecutado el protocolo ARP para la resolución de una dirección?

           Solo aparece una línea en la memoria caché.

• Sin que haya transcurrido mucho tiempo, captura de nuevo tramas con el monitor de red. Vuelve a ejecutar el comando PING (con la misma dirección ip destino). Paraliza la captura y observa la secuencia de tramas ARP. ¿Aparecen las misma tramas ARP asociadas con tu máquina?

           No, son distintas.




4.b    Ejecuta el comando PING con diferentes direcciones IP de los compañeros asistentes a prácticas. ¿Qué ocurre con la memoria caché de ARP de tu máquina?


         Que se van almacenando las direcciones IP y sus respectivas direcciones físicas (MAC) de las máquinas a las que voy haciendo ping.

2 ping con distinta IP

4.c    Borra el contenido de tu caché ARP. A continuación, activa el monitor de red y pide a tus compañeros del aula mas cercanos a ti que te envíen comandos PING. Tú no debes enviar ningún comando. Pasados unos segundos... ¿Qué ocurre con tu caché de ARP?

         Que se almacenan las IP que me han hecho ping.

          ¿Qué tramas de ARP aparecen en la captura del monitor de red?

            Aparecen dos tramas, petición y respuesta.

4.d    Borra el contenido de tu caché ARP. Ejecuta el comando PING con las siguientes direcciones IP externas a tu red local:

• 172.20.41.241
• 10.3.2.0
• 10.3.7.0
• 10.4.2.5

       ¿Qué ocurre con la memoria caché ARP en este caso? Especifica cuál es la maquina de tu red local de la que proceden las tramas que transportan los mensajes de respuesta al haber ejecutado el comando ping a los anteriores destinos.

        Cuando hacemos ping, en la tabla ARP solo aparecen las direcciones IP y MAC de nuestra red local, si hacemos ping a una dirección IP externa no apareceran en la memoria caché.

4.e    Describe la secuencia de tramas ARP generadas cuando la máquina 5.1.2.0 ejecuta el comando ‘ping 5.2.2.0′, teniendo en cuenta que las tablas ARP de todas las máquinas están vacías.

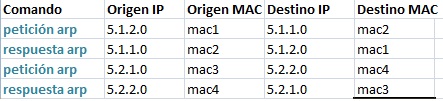

Solución:



4.f      ¿Qué sucedería con el protocolo ARP si, a diferencia de la red representada en la cuestión anterior, tenemos tres segmentos de red y dos routers que los enlazan? En este caso, la máquina con IP 5.1.2.0 realiza un ping a la máquina 5.3.2.0. (Todas las tablas ARP están vacías)

Solución:
